本工程為青島嶺海盧卡多堡項目，位于山東省青島市。此方案及估價以C戶型別墅為依據，本別墅共3層，空調面積約為360平米；根據己有裝飾圖紙做毛細管網輻射空調方案及估價。

本建筑前端冷熱源己完成，為地源熱泵機組，所安裝機組可以滿足室內負荷所需制冷及制熱要求。

(1) 《空氣調節設計手冊》（第二版）

(2) 《民用建筑采暖通風與空氣調節設計規范》    （GB50732-2012）

(3) 《山東省居住建筑節能設計標準》    (DBJ14-037-2006)

(4) 《地源熱泵系統工程技術規范》   (GB50366-2005)（2009版）

(5)  建設單位對建筑的功能要求

室外設計參數

夏      季		冬      季
空調計算干球溫度(℃)	29.4	空調計算干球溫度(℃)	-7.2
空調計算濕球溫度(℃)	26.0	采暖計算干球溫度(℃)	-5
通風計算干球溫度（℃）	29.0	通風計算干球溫度（℃）	-0.5
空調計算相對濕度（%）	73	空調計算相對濕度（%）	63
平均風速（m/s）	4.6	平均風速（m/s）	5.4
大氣壓力（KPa）	1000.4	大氣壓力（KPa）	1017.4

室內設計參數

	夏   季		冬  季
房間名稱	溫度	相對濕度	溫度
有淋浴衛生間	自然	自然	24℃
臥室	26℃	40%－65%	22℃
書房	26℃	40%－65%	22℃
客廳	26℃	40%－65%	20-22℃
餐廳	26℃	40%－65%	18-20℃
多功能廳	26℃	40%－65%	18℃

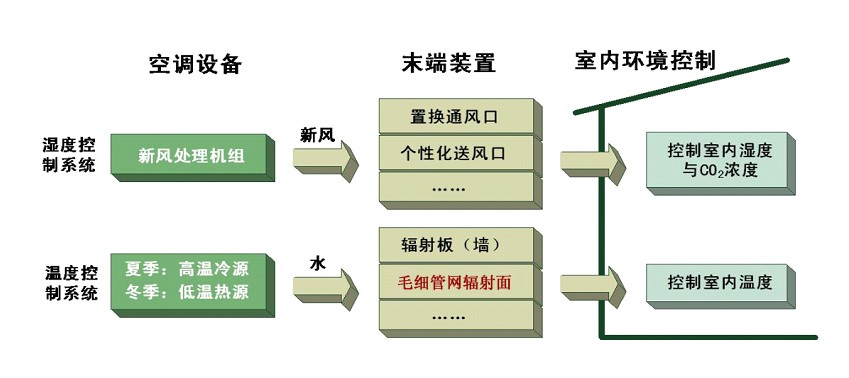

空調系統由：地源熱泵＋毛細管網末端＋除濕風機組+整體智能控制系統四部分組成。

此方案安全性能很高，可以滿足各種極端情況下空調開啟的需要而無結露風險，同時保證了極端情況下空調的舒適度；采用高效除濕新風機，體積小、噪音低，智能化程度高，安全性能高，實現了風－水－露聯動。

系統運行模式：

夏季：毛細管內通溫度較高的冷水,柔和的向房間輻射冷量，通過熱泵機組(水冷機組)將建筑內的熱量轉移到室外水中。

冬季：通過熱泵機組從室外水中提取能量，提供給毛細管網為建筑供暖。毛細管內通較低溫度的熱水，柔和的向房間輻射熱量。

二、毛細管平面輻射式末端

1、本方案采用U20型毛細管網用于供冷和供熱。

2、考慮到本項目的展示及舒適度要求，毛細管網鋪設地面滿鋪及頂面滿鋪，在二層負荷較大的房間及坡頂房間，毛細管網考慮部分墻面鋪設。

三、空調除濕風系統

為了保證空調安全運行及運行效果，本別墅安裝一臺除濕新風機組，安裝位置位于本別墅設備機房內。（注，若受現場條件限制，可以選擇三臺小型風機，每層設置一臺）

新風機組具有送風、回風、新風、初效過濾、除濕等功能。

新風機組可以按照室內二氧化碳濃度自動調整新風送風量，在保證新風基本需求的情況下，實現了系統的安全及節能。

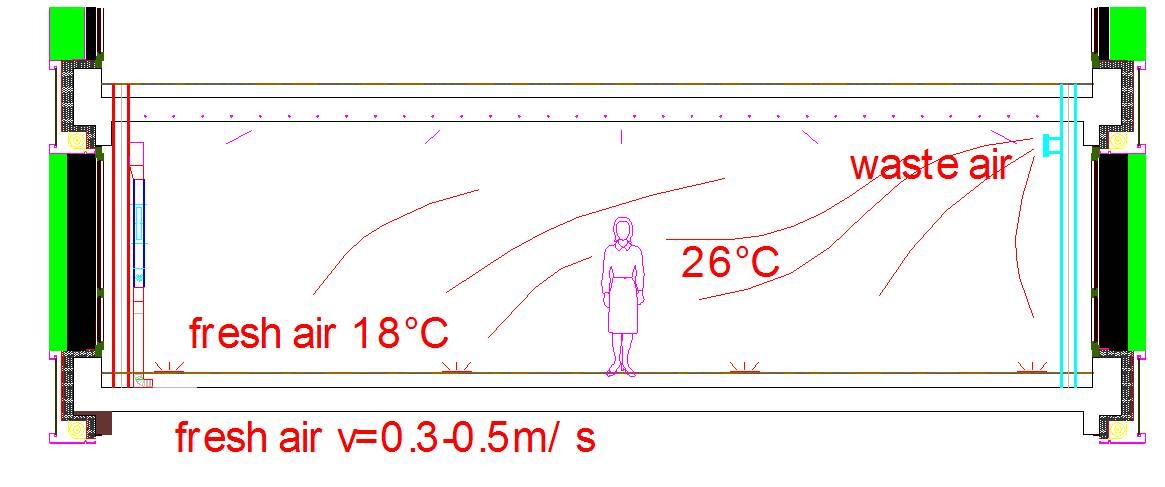

新風組織方式為置換送風。新風送風管采用德貝納薄型送風管路，送風口布置各室位于外墻（外窗）側地面之上；各層回風采用集中回風，回風口位于敞開空間于吊頂之上。

各室每個地面送風口處加裝電動風閥，電動風閥根據露點溫控器的指令開啟或關閉，最大限度地做到節能。

四、空調末端系統房間室內溫濕度控制

本方案中毛細管網水路前采用分集水器，分集水器每一支路上需加裝電熱執行器，每個空調房間內加裝露點溫控器，露點溫控器根據室內溫度需要對電執執行器進行開、閉控制。

本方案擬采用智能控制系統，將本系統的新風機組、末端各水路控制有機聯系于一體，在客廳設置中央控制屏（人機交互界面）。通過它可以實現一鍵啟/停整個毛細管網空調系統，可以對機房各設備進行監控和單獨控制，可以對各室內溫度、濕度設定和單獨啟停。此控制系統使業主可以自主操控系統變得方便，可以輕松實現行為節能。

五、冷熱源部分

本項目機房采用己有的地源熱泵機組，機組夏季制冷時，供水溫度為18℃，回水溫度為21℃；冬季供暖時供水溫度為35－40℃。采用毛細管網末端可以大大提高熱泵機組的COP值。
